一、 材料因素導致外墻外保溫體系抹面砂漿層產生裂縫的原因分析
1、保溫板密度過低
抗裂砂漿目前用于外墻保溫的保溫板密度主要是18~22kg/m3。的，但在施工過程中施工單位經常以次充好，采用18kg/m3以下的保溫板，由于密度低、易變形、抗沖擊性差，易造成抹面砂漿層開裂。
2、保溫板陳化時間不夠
保溫板在自然環境中的自身收縮變形時間長達60天，但由于生產企業資金周轉、成本控制等因素，通常是以銷定產，大量工程使用的保溫板自然陳化不到7天就已上墻，聚合物砂漿結果是保溫板上墻后繼續收縮，而這種 加固砂漿收縮應力均集中在板縫處，對粘附在保溫板上的抹面砂漿層產生拉應力而造成抹面砂漿層開裂。
3、保溫板材料粉化
保溫板正常條件下以每年l~1.5mm的速度粉化，在實際施工中因工期長或隔年施工等因素，保溫板表面粉化，粉化界面嚴重影響抹面砂漿與保溫板的粘結，很容易導致保溫板或抹面砂漿粘結不牢固，引起保溫層脫落或抹面砂漿層開裂。
4、抹面砂漿與保溫板的導熱系數相差過大
材料的導熱系數越低時，其阻隔熱量的能力越強，膨脹聚苯板的導熱系數為0.042W/(m?K)，抗裂砂漿的導熱系數為0.93W/(m?K)，兩層材料的導熱系數相差22倍。當夏季太陽直射在抹面砂漿表面時，使抹面砂漿的溫度急劇升高，表面溫度將高達50~70℃，遇突然降雨則溫度會降至15℃左右，溫差可達35~55℃，這樣的溫差變化以及受晝夜和季節室外氣溫的影響，導致抹面砂漿層發生變形的量差很大，抹面砂漿很容易產生裂縫。
5、粘結材料與被粘結材料不相容、不匹配
粘結材料與被粘結材料不相容、不匹配，從而造成保溫板粘結不牢，引起抹面砂漿層開裂。
6、粘結材料的粘結力大、強度高、收縮大
粘結材料的粘結力大、強度高、收縮大，也會將保溫板拉裂，引起抹面砂漿層開裂。
二、施工因素導致外墻外保溫體系抹面砂漿層產生裂縫的原因分析

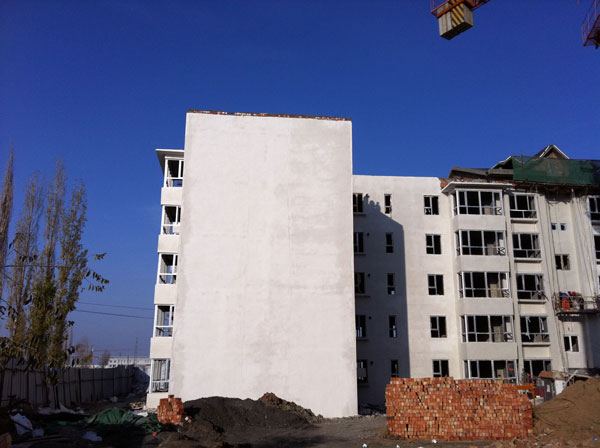

外墻外保溫體系是在建筑工程的施工現場完成，粘結砂漿施工質量的優劣關系到保溫體系的整體質量，也是造成保溫抹面砂漿層開裂的重要因素。
1、基層表面的平整度偏差過大，采用粘結劑厚度調整、采用多層板調整、采用表面打磨找平調整等方法，這些都會導致保溫質量存在質量缺陷。
2、基層表面含有灰塵等妨礙粘貼的物質，粘貼時沒有對其進行界面處理。
3、保溫板粘結面積過小，不符合規范和施工方案的要求，達不到粘結面積的質量要求。
4、保溫板錨固釘的埋設深度和錨固數量不符合設計和施工方案的要求。
5、耐堿玻纖網格布搭接寬度不滿足規范要求，在搭接位置形成裂縫。
6、門窗洞口四角是應力集中地位置，沿門窗洞口45°方向未加鋪耐堿玻纖網格布，經常出現裂縫。
7、在太陽曝曬或高溫天氣下進行抹面砂漿層施工，保水性能不足，導致面層失水過快引起抹面砂漿層產生裂縫。
