隨著建筑行業(yè)的發(fā)展,水泥混凝土施工的耐久性受到更多人的重視。就目前狀況來(lái)看,我國(guó)建筑砂漿消耗的水泥占水泥產(chǎn)量的1/3,但是建筑抹灰砂漿的耐久性卻存在很多隱患,導(dǎo)致其出現(xiàn)大量的質(zhì)量問(wèn)題,主要表現(xiàn)為:掉粉問(wèn)題、開裂問(wèn)題以及空鼓等問(wèn)題。
01、影響建筑抹灰砂漿耐久性的因素分析
1.1抹灰砂漿掉粉的原因分析

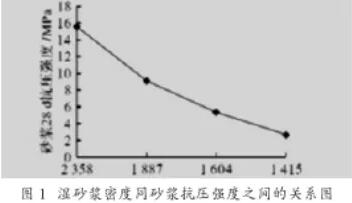

用濕砂漿密度表示建筑砂漿中的空氣含量,用灰砂質(zhì)量比表示砂漿中的水泥含量,濕砂漿密度同砂漿抗壓強(qiáng)度之間的關(guān)系圖如圖1所示。

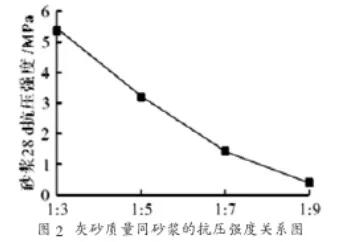

灰砂質(zhì)量同砂漿的抗壓強(qiáng)度之間的關(guān)系如圖2所示。
由圖2可知,隨著砂漿密度的減小,砂漿的抗壓強(qiáng)度會(huì)逐漸降低。通過(guò)這一現(xiàn)象說(shuō)明,每噸干砂漿中能保證250kg水泥量,同時(shí)摻入一定量的引氣劑可以改善砂漿的施工性能,才能夠保證砂漿具有一定的強(qiáng)度。砂漿中的灰砂質(zhì)量也會(huì)對(duì)砂漿的耐久性產(chǎn)生影響。砂漿的灰砂質(zhì)量比增加時(shí),砂漿的抗壓強(qiáng)度就會(huì)降低。目前我國(guó)現(xiàn)場(chǎng)拌制的抹灰砂漿還沒(méi)有形成量化的技術(shù)指標(biāo)要求,施工人員的施工技術(shù)也會(huì)對(duì)砂漿的耐久性造成影響,抹灰砂漿需要大面積的抹灰,但是一些工程施工中,施工人員只是重視工程的施工性能和經(jīng)濟(jì)性,主要通過(guò)增加砂參量增強(qiáng)施工性能,結(jié)果卻導(dǎo)致砂強(qiáng)度降低。
1.2抹灰砂漿開裂的原因分析
與純水泥砂漿比較,工廠中的水泥砂漿當(dāng)中的水泥含量較低,很多工廠都采用粉煤灰代替水泥量,不僅降低了砂漿的密度,同時(shí)也降低了砂漿的抗壓強(qiáng)度。優(yōu)化砂漿中使用的粉煤灰大多都是改性粉煤灰,不僅能夠提高粉煤灰的反應(yīng)活性,同時(shí)還能夠提高砂漿的強(qiáng)度。但是優(yōu)化砂漿當(dāng)中有摻入引氣劑,導(dǎo)致砂漿的強(qiáng)度明顯下降。砂漿的收縮率還會(huì)受到養(yǎng)護(hù)時(shí)間的影響。一般情況下,自由收縮的砂漿不會(huì)開裂,但是一旦砂漿受到約束,就會(huì)產(chǎn)生相應(yīng)的拉應(yīng)力,當(dāng)拉應(yīng)力超過(guò)砂漿的抗拉強(qiáng)度時(shí)會(huì)產(chǎn)生開裂。
02、增強(qiáng)建筑抹灰砂漿耐久性的主要策略分析
2.1加強(qiáng)砂漿強(qiáng)度等級(jí)的控制
提升建筑抹灰砂漿耐久性要確保施工性能良好的基礎(chǔ)上對(duì)砂漿的強(qiáng)度等級(jí)進(jìn)行控制,同時(shí)對(duì)砂漿的收縮率和彈性模量加以控制。較低的砂漿強(qiáng)度會(huì)引發(fā)掉粉,砂漿強(qiáng)度過(guò)高時(shí),砂漿的收縮率和彈性模量就會(huì)增大,從而引發(fā)開裂現(xiàn)象的產(chǎn)生。鑒于這種現(xiàn)狀,砂漿強(qiáng)度的高低需要適當(dāng)控制,施工中應(yīng)該將室內(nèi)抹灰砂漿的強(qiáng)度等級(jí)控制到M5,室外抹灰砂漿的強(qiáng)度等級(jí)控制在M10,這樣才能夠滿足工程施工的實(shí)際要求。
2.2加強(qiáng)抹灰砂漿施工材料的控制
要想增強(qiáng)建筑抹灰砂漿的耐久性,施工材料的控制是關(guān)鍵。首先,應(yīng)該減少純水泥的用量,使用礦物摻合料,通過(guò)這種方式減少砂漿的收縮強(qiáng)度,以此降低砂漿的性模型。此外,可以增加膠凝材料中的石膏含量,通過(guò)化學(xué)膨脹效應(yīng)減少因?yàn)樗终舭l(fā)產(chǎn)生的收縮。抹灰砂漿中還需要添加一些保水材料,由于抹灰砂漿的使用形式是以一種薄層形式的方式添加上去的,砂漿本身同周圍環(huán)境的接觸面積較大,導(dǎo)致砂漿中的水分極易丟失。使用保水材料能夠使砂漿中的水分丟失速度減緩,為膠凝材料的水反應(yīng)提供大量的水分,進(jìn)而保證砂漿強(qiáng)度的正常。
2.3利用引氣劑降低砂漿的彈性模量
抹灰砂漿在使用中需要添加一定量的引氣劑,利用引氣劑能夠的大幅降低砂漿的彈性模量。當(dāng)收縮率同時(shí),砂漿層與基層之間溫度和濕度發(fā)生變化時(shí)就會(huì)產(chǎn)生剪切應(yīng)力,彈性模量低的剪切應(yīng)力相應(yīng)較小,同時(shí),砂漿同基層之間的粘接強(qiáng)度也會(huì)降低,粘接失效的可能性就小,這樣一來(lái),可以保證砂漿層的耐久性滿足施工要求。
03、結(jié)束語(yǔ)
終上所述,提高砂漿耐久性的關(guān)鍵就必須加強(qiáng)砂漿強(qiáng)度的控制,同時(shí)對(duì)砂漿的彈性模量和收縮率加以控制,才能夠確保抹灰砂漿的質(zhì)量滿足施工要求,確保建筑的質(zhì)量符合要求。
